ابزار دقیق صنعتی (Industrial Instrumentation)

ابزار دقیق به عنوان چشم، گوش و مغز متفکر سیستم‌های صنعتی شناخته می‌شود که وظیفه اندازه‌گیری، پایش، کنترل و ثبت دقیق پارامترهای فرآیندی مانند فشار، دما، دبی، سطح، آنالیز ترکیب شیمیایی و ارتعاشات را بر عهده دارد. این تجهیزات نقش حیاتی و غیرقابل‌جایگزینی در تضمین ایمنی، بهینه‌سازی مصرف انرژی، افزایش راندمان تولید، کاهش ضایعات و حفاظت از تجهیزات گران‌قیمت صنعتی ایفا می‌کنند. در صنایع مدرن، بدون ابزار دقیق، کنترل فرآیند، اتوماسیون صنعتی و تولید پایدار عملاً غیرممکن است.

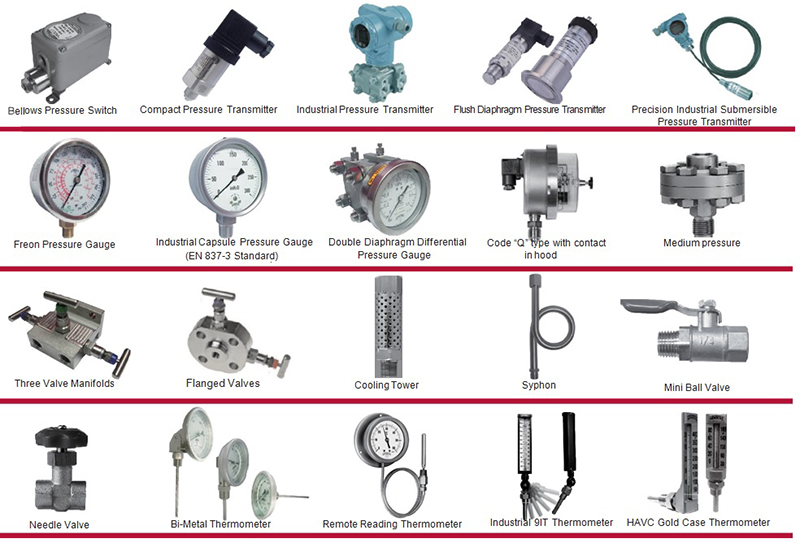

۱. انواع تجهیزات ابزار دقیق بر اساس پارامتر اندازه‌گیری

  • ابزار دقیق اندازه‌گیری فشار (Pressure Instruments):
    • ترانسمیتر فشار (Pressure Transmitter): تبدیل فشار فرآیندی به سیگنال استاندارد 4-20 mA یا دیجیتال (HART, Profibus, Foundation Fieldbus). در انواع فشار مطلق (Absolute)، فشار نسبی (Gauge) و فشار تفاضلی (Differential Pressure). مطابق با IEC 61298 و API 551.
    • فشارسنج (Pressure Gauge): در انواع بورون تیوب (Bourdon Tube)، دیافراگمی و دیجیتال. با متریال‌های مختلف مانند استنلس استیل 316 برای سیالات خورنده.
    • سوئیچ فشار (Pressure Switch): برای کنترل و حفاظت در نقاط تنظیم‌شده (Set Point). در انواع مکانیکی و الکترونیکی.
  • ابزار دقیق اندازه‌گیری دما (Temperature Instruments):
    • ترموکوپل (Thermocouple): در انواع J, K, T, E, N, S, R, B با محدوده دمایی از منفی ۲۰۰ تا مثبت ۱۷۰۰ درجه سانتی‌گراد. مناسب برای دماهای بالا و پاسخ سریع.
    • RTD (Resistance Temperature Detector): معمولاً از جنس پلاتین (Pt100, Pt1000) با دقت بسیار بالا و پایداری طولانی‌مدت. مناسب برای کاربردهای حساس.
    • ترانسمیتر دما (Temperature Transmitter): تبدیل سیگنال ترموکوپل یا RTD به سیگنال استاندارد 4-20 mA با قابلیت نصب در هد (Head-Mounted) یا روی ریل (Rail-Mount).
    • ترمومتر دوقلو (Thermowell): محافظ مکانیکی برای سنسورهای دما در برابر فشار و سرعت بالای سیال. مطابق با ASME PTC 19.3.
  • ابزار دقیق اندازه‌گیری دبی (Flow Meters):
    • فلومتر الکترومغناطیسی (Magnetic Flow Meter): مناسب برای سیالات رسانا مانند آب و فاضلاب، بدون قطعات متحرک و افت فشار کم. مطابق با ISO 6817.
    • فلومتر اولتراسونیک (Ultrasonic Flow Meter): در انواع زمان عبور (Transit-Time) و اثر داپلر (Doppler). قابلیت نصب به صورت کلمپ‌آن (Clamp-On) بدون برش لوله.
    • فلومتر کوریولیس (Coriolis Flow Meter): دقیق‌ترین فلومتر جرمی با قابلیت اندازه‌گیری همزمان دبی جرمی، چگالی و دما. ایده‌آل برای صنایع غذایی، دارویی و شیمیایی.
    • فلومتر ورتکس (Vortex Flow Meter): مناسب برای بخار، گاز و مایعات تمیز با دقت بالا و بدون قطعات متحرک.
    • فلومتر توربینی و جابجایی مثبت (Positive Displacement): برای اندازه‌گیری دقیق حجمی در سوخت‌رسانی و صنایع نفت.
    • فلومتر اختلاف فشار (DP Flow Meter): شامل اوریفیس پلیت (Orifice Plate)، ونتوری (Venturi) و نازل (Nozzle). مطابق با ISO 5167.
  • ابزار دقیق اندازه‌گیری سطح (Level Instruments):
    • ترانسمیتر سطح راداری (Radar Level Transmitter): در انواع موج هدایت‌شده (Guided Wave) و غیرتماسی (Non-Contact). مناسب برای مخازن تحت فشار، سیالات خورنده و شرایط سخت.
    • ترانسمیتر سطح اولتراسونیک (Ultrasonic Level): غیرتماسی و اقتصادی برای مخازن باز و سیالات غیرخطرناک.
    • سوئیچ سطح (Level Switch): در انواع خازنی، ارتعاشی (Vibrating Fork)، پدالی، شناوری و رادیواکتیو برای کنترل نقاط بالا و پایین.
    • نشانگر سطح مغناطیسی (Magnetic Level Indicator): نمایش مستمر و بصری سطح مایع بدون نیاز به برق.
  • آنالایزرهای فرآیندی (Process Analyzers):
    • آنالایزر گاز (Gas Analyzer): برای اندازه‌گیری O2, CO, CO2, NOx, SO2, H2S در دودکش‌ها و فرآیندها. تکنولوژی‌های زیرکونیا، لیزری (TDLAS) و مادون قرمز.
    • آنالایزر pH و ORP: برای کنترل کیفیت آب در تصفیه‌خانه‌ها، بویلرها و صنایع شیمیایی.
    • آنالایزر هدایت الکتریکی (Conductivity Analyzer): برای اندازه‌گیری خلوص آب در نیروگاه‌ها و صنایع دارویی.
    • آنالایزر رطوبت (Moisture Analyzer): برای اندازه‌گیری رطوبت گازها و جامدات در صنایع پتروشیمی و غذایی.

۲. سیستم‌های کنترلی و مانیتورینگ

  • سیستم کنترل توزیع‌شده (DCS – Distributed Control System): مغز اصلی فرآیندهای پیوسته در پالایشگاه‌ها، پتروشیمی‌ها و نیروگاه‌ها. قابلیت کنترل هزاران نقطه I/O با قابلیت اطمینان بالا. برندهای معتبر: Yokogawa, ABB, Siemens, Honeywell, Emerson, Schneider.
  • کنترل‌کننده منطقی برنامه‌پذیر (PLC – Programmable Logic Controller): مناسب برای فرآیندهای گسسته، بسته‌بندی و خطوط تولید. سرعت بالا و انعطاف‌پذیری عالی. برندهای معتبر: Siemens (S7-1200/1500), Allen-Bradley, Schneider, Omron, Delta.
  • سیستم کنترل ایمنی (SIS – Safety Instrumented System): لایه حفاظتی مستقل برای جلوگیری از حوادث فاجعه‌بار. طراحی مطابق با IEC 61511 و IEC 61508 و دارای سطح یکپارچگی ایمنی (SIL 1 تا SIL 3).
  • سیستم مانیتورینگ و کنترل (SCADA – Supervisory Control and Data Acquisition): برای پایش و کنترل از راه دور خطوط انتقال نفت و گاز، شبکه‌های آب و برق در مقیاس وسیع جغرافیایی.
  • سیستم مدیریت دارایی (AMS – Asset Management System): برای پایش وضعیت تجهیزات ابزار دقیق، پیش‌بینی خرابی‌ها و بهینه‌سازی نگهداری و تعمیرات.

۳. تجهیزات ارتباطی و پروتکل‌های صنعتی

  • پروتکل HART (Highway Addressable Remote Transducer): پرکاربردترین پروتکل هیبریدی که سیگنال آنالوگ 4-20 mA را با داده دیجیتال ترکیب می‌کند. امکان پیکربندی و عیب‌یابی از راه دور.
  • پروتکل Foundation Fieldbus (FF): پروتکل کاملاً دیجیتال با قابلیت اتصال چندین دستگاه روی یک جفت کابل. کاهش هزینه کابل‌کشی و افزایش اطلاعات تشخیصی.
  • پروتکل Profibus و Profinet: استاندارد اروپایی برای ارتباط بین PLC، HMI و تجهیزات میدانی. مناسب برای اتوماسیون کارخانه‌ای.
  • پروتکل Modbus (RTU و TCP): ساده و پرکاربرد برای ارتباط بین تجهیزات در شبکه‌های صنعتی کوچک و متوسط.
  • WirelessHART و ISA100.11a: ارتباط بی‌سیم صنعتی برای کاربردهایی که کابل‌کشی دشوار یا پرهزینه است.

۴. متریال و شرایط محیطی

انتخاب متریال بدنه، دیافراگم و اتصالات ابزار دقیق بر اساس سیال فرآیندی، دما، فشار و محیط خورنده انجام می‌شود:

  • بدنه (Body): آلومینیوم ریخته‌گری برای کاربردهای عمومی، استنلس استیل 316/316L برای محیط‌های خورنده و دریایی، Hastelloy C-276 و Monel برای شرایط بسیار سخت.
  • دیافراگم (Diaphragm): 316L, Hastelloy C-276, Tantalum, Gold-Plated برای تماس مستقیم با سیالات خورنده.
  • سیل (Seal) و اورینگ: Viton (FKM), EPDM, PTFE, Kalrez بر اساس سازگاری شیمیایی با سیال.
  • محفظه الکتریکی (Enclosure): دارای درجه حفاظت IP66, IP67, IP68 و گواهینامه‌های Ex d (ضد انفجار)، Ex e (افزایش ایمنی)، Ex ia (ایمنی ذاتی) مطابق با IEC 60079 و ATEX.
  • محدوده دمایی محیط: از منفی ۴۰ تا مثبت ۸۵ درجه سانتی‌گراد برای تجهیزات استاندارد و تا ۱۲۵ درجه سانتی‌گراد برای کاربردهای خاص.

۵. استانداردها و گواهینامه‌های الزامی

  • استانداردهای عملکردی: IEC 61298 (خصوصیات ترانسمیترها)، IEC 60770 (ترانسمیترهای آنالوگ)، ISA S75 (شیرهای کنترلی).
  • استانداردهای ایمنی: IEC 61508 (ایمنی عملکردی)، IEC 61511 (صنایع فرآیندی)، SIL Certification (سطح یکپارچگی ایمنی).
  • استانداردهای ضد انفجار: IEC 60079, ATEX 2014/34/EU, IECEx, FM, CSA, NEC Class I Division 1 & 2.
  • استانداردهای EMC: IEC 61326 برای سازگاری الکترومغناطیسی در محیط‌های صنعتی.
  • گواهینامه‌های بهداشتی: FDA, 3-A Sanitary Standards, EHEDG برای صنایع غذایی و دارویی.
  • درجه حفاظت: IP66, IP67, IP68, NEMA 4X برای مقاومت در برابر آب و گرد و غبار.
  • کالیبراسیون: قابلیت ردیابی به استانداردهای ملی و بین‌المللی مطابق با ISO 17025.

۶. حوزه‌های کاربرد کلیدی

  • 🛢️ صنایع نفت، گاز و پتروشیمی: پالایشگاه‌ها، پتروشیمی‌ها، خطوط انتقال، LNG، سرچاهی و تأسیسات فراساحلی.
  • ⚡ نیروگاه‌های حرارتی، سیکل ترکیبی و اتمی: بویلرها، توربین‌ها، سیستم‌های تغذیه آب و خنک‌کننده.
  • 💧 صنایع آب و فاضلاب: تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ، شبکه‌های توزیع و کنترل کیفیت آب.
  • 🏭 صنایع شیمیایی، دارویی و غذایی: راکتورها، خطوط تولید استریل، سیستم‌های CIP/SIP.
  • ⛏️ صنایع معدنی، فولاد و سیمان: کوره‌ها، آسیاها، سیستم‌های انتقال مواد و کنترل فرآیند.
  • 🚢 صنایع دریایی و کشتی‌سازی: موتورخانه‌ها، سیستم‌های بالانس، مخازن و اتاق کنترل.
  • 🏗️ ساختمان‌های هوشمند و HVAC: سیستم‌های تهویه مطبوع، کنترل دما و رطوبت، مدیریت انرژی.
  • 🔋 صنایع انرژی‌های تجدیدپذیر: نیروگاه‌های خورشیدی، بادی و سیستم‌های ذخیره‌سازی انرژی.

۷. مزایای تأمین از طریق شرکت بازرگانی متخصص

  • تأمین برندهای معتبر جهانی: دسترسی به محصولات اصلی از برندهای پیشرو مانند Emerson (Rosemount), Yokogawa, ABB, Siemens, Endress+Hauser, Honeywell, Schneider, Vega, WIKA با تضمین اصالت.
  • مشاوره فنی و مهندسی تخصصی: کمک در انتخاب دقیق تجهیزات بر اساس دیتاشیت فرآیندی، شرایط محیطی و الزامات پروژه برای جلوگیری از هزینه‌های اضافی.
  • خدمات کالیبراسیون و راه‌اندازی: ارائه خدمات کالیبراسیون معتبر، پیکربندی (Configuration) و راه‌اندازی تجهیزات در محل پروژه توسط کارشناسان مجرب.
  • تأمین قطعات یدکی و خدمات پس از فروش: دسترسی سریع به قطعات یدکی، سنسورها و ماژول‌های جایگزین برای کاهش زمان توقف (Downtime) خطوط تولید.
  • پشتیبانی از پروژه‌های EPC: توانایی تأمین پکیج‌های کامل ابزار دقیق شامل طراحی، تأمین، نصب و راه‌اندازی برای پروژه‌های بزرگ صنعتی.
  • آموزش تخصصی: برگزاری دوره‌های آموزشی برای اپراتورها و تیم‌های نگهداری و تعمیرات جهت بهره‌برداری بهینه از تجهیزات.
