انواع شیرآلات صنعتی (Industrial Valves)

شیرآلات صنعتی به عنوان قلب تپنده سیستم‌های لوله‌کشی و فرآیندی در صنایع مختلف شناخته می‌شوند که وظیفه کنترل، قطع و وصل، تنظیم جریان، تغییر مسیر و حفاظت از تجهیزات در برابر فشارهای اضافی را بر عهده دارند. انتخاب صحیح شیرآلات بر اساس نوع سیال، شرایط عملیاتی، فشار و دمای کاری، تأثیر مستقیمی بر ایمنی، راندمان و طول عمر سیستم دارد. شیرآلات صنعتی در طیف وسیعی از طراحی‌ها، متریال‌ها و مکانیزم‌های عملیاتی تولید می‌شوند تا پاسخگوی نیازهای متنوع صنایع مادر باشند.

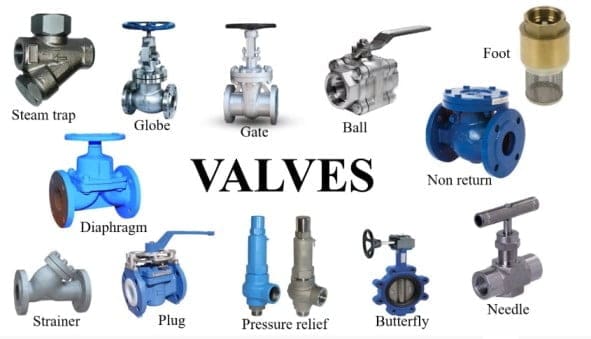

۱. انواع شیرآلات صنعتی بر اساس عملکرد

شیر دروازه‌ای (Gate Valve): یکی از پرکاربردترین شیرآلات برای قطع و وصل کامل جریان (On/Off Service). دارای افت فشار بسیار کم در حالت کاملاً باز. مناسب برای سیالات غیرخورنده مانند آب، نفت و گاز. برای تنظیم جریان (Throttling) مناسب نیست زیرا باعث ارتعاش و آسیب به دیسک و سیت می‌شود. مطابق با استانداردهای API 600، API 602 و BS 5352.
شیر کروی (Ball Valve): دارای یک کره (Ball) سوراخ‌دار که با چرخش ۹۰ درجه، جریان را قطع یا وصل می‌کند. عملکرد سریع، آب‌بندی عالی و عمر طولانی از ویژگی‌های بارز آن است. در انواع یک تکه، دو تکه و سه تکه (1PC, 2PC, 3PC)، فلوتد (Full Bore) و ردیوس (Reduced Bore) تولید می‌شود. مطابق با API 6D و API 608.
شیر سوزنی (Globe Valve): طراحی‌شده برای تنظیم دقیق جریان (Throttling) و کنترل حجم سیال. دارای افت فشار بیشتر نسبت به شیر دروازه‌ای اما قدرت آب‌بندی فوق‌العاده. کاربرد گسترده در سیستم‌های بخار، سوخت‌رسانی و خطوط بای‌پس. مطابق با API 623 و BS 1873.
شیر پروانه‌ای (Butterfly Valve): دارای یک دیسک دوار که با چرخش ۹۰ درجه جریان را کنترل می‌کند. سبک وزن، ابعاد جمع‌وجور و قیمت اقتصادی از مزایای آن است. در انواع Wafer، Lug و Double Flanged و با سیت‌های نرم (Elastomeric) و فلزی (Metal Seated) برای دماهای بالا تولید می‌شود. مطابق با API 609 و EN 593.
شیر یکطرفه یا چک ولو (Check Valve): محافظ سیستم در برابر بازگشت جریان (Backflow). به صورت خودکار و بدون نیاز به اپراتور عمل می‌کند. در انواع لولایی (Swing)، پاپتی (Lift/Piston)، دوبخشی (Dual Plate) و نوسانی (Tilting Disc) تولید می‌شود. مطابق با API 594 و BS 1868.
شیر کنترل (Control Valve): حیاتی‌ترین شیر برای کنترل دقیق پارامترهای فرآیندی مانند فشار، دما، سطح و دبی. معمولاً با عملگرهای پنوماتیک، هیدرولیک یا الکتریکی و به صورت گلوب، توپی یا پروانه‌ای طراحی می‌شود. دارای تریم‌های مختلف (Single Seat, Double Seat, Cage Guided) برای شرایط کاری متنوع. مطابق با ISA S75.01 و IEC 60534.
شیر اطمینان (Safety Relief Valve): آخرین خط دفاعی سیستم در برابر فشار بیش از حد. به صورت خودکار و در صورت رسیدن فشار به حد تنظیم‌شده باز شده و سیال اضافی را تخلیه می‌کند. در انواع Spring Loaded، Pilot Operated و Dead Weight تولید می‌شود. مطابق با API 520 و API 526.
شیر دیافراگمی (Diaphragm Valve): دارای یک دیافراگم انعطاف‌پذیر که جریان را قطع می‌کند. ایده‌آل برای سیالات خورنده، دوغاب‌ها و صنایع غذایی و دارویی زیرا سیال با قطعات مکانیکی شیر تماس ندارد. مطابق با BS 5160.
شیر سوزنی (Needle Valve): نوع خاصی از شیر سوزنی با پلاگ مخروطی بلند برای تنظیم بسیار دقیق جریان در دبی‌های پایین. کاربرد گسترده در سیستم‌های ابزار دقیق (Instrumentation)، نمونه‌برداری و خطوط تزریق.

۲. انواع عملگرها (Actuators)

شیرآلات صنعتی می‌توانند به صورت دستی (Manual) یا اتوماتیک (Automated) با استفاده از عملگرهای مختلف کنترل شوند:

عملگر دستی: شامل دسته (Lever)، چرخ‌دنده (Gearbox) و هندویل (Handwheel) برای شیرآلات کوچکتر یا در شرایطی که اتوماسیون ضروری نیست.
عملگر پنوماتیک (Pneumatic Actuator): با استفاده از هوای فشرده کار می‌کند. سرعت بالا، ایمنی در مناطق خطر (Explosion Proof) و قابلیت Fail-Safe (باز یا بسته شدن خودکار در صورت قطع هوا) از مزایای آن است.
عملگر هیدرولیک (Hydraulic Actuator): برای شیرآلات بسیار بزرگ و فشارهای بالا که نیاز به گشتاور زیاد دارند. کاربرد در خطوط اصلی انتقال نفت و گاز.
عملگر الکتریکی (Electric Actuator): با استفاده از موتور الکتریکی کار می‌کند. مناسب برای کنترل دقیق موقعیت و یکپارچه‌سازی با سیستم‌های DCS و PLC. مطابق با IEC 61298 و NEMA.

۳. متریال و گریدهای رایج

انتخاب متریال بدنه، تریم و سیت شیر بر اساس نوع سیال، دما، فشار و محیط خورنده انجام می‌شود:

فولاد کربنی (Carbon Steel): گریدهای WCB, WCC, LCB, LCC (برای ریخته‌گری) و A105 (برای فورج). مناسب برای آب، بخار، نفت و گاز در دماهای تا ۴۰۰ درجه سانتی‌گراد.
فولادهای آلیاژی (Alloy Steel): گریدهای WC6, WC9, C5, C12 برای دماهای بالا (تا ۶۰۰ درجه سانتی‌گراد) در بویلرها و نیروگاه‌ها.
استنلس استیل (Stainless Steel): گریدهای CF8 (304), CF8M (316), CF3, CF3M برای مقاومت در برابر خوردگی در صنایع شیمیایی، غذایی و دریایی.
آلیاژهای نیکل و خاص: گریدهای CW12MW (Hastelloy), CN7M (Alloy 20), M35-1 (Monel) برای شرایط بسیار خورنده و اسیدی.
چدن (Cast Iron): گریدهای Cast Iron, Ductile Iron برای فشارهای پایین و کاربردهای عمومی مانند آب و فاضلاب.
متریال تریم (Trim): شامل استلایت (Stellite)، اینلوی ۶۲۵ (Inconel 625)، 13% Cr Steel برای افزایش مقاومت در برابر سایش و خوردگی.
متریال سیت (Seat): PTFE, RPTFE, PEEK, Nylon, Viton, EPDM برای سیت‌های نرم و Stainless Steel, Inconel برای سیت‌های فلزی.

۴. استانداردها و کنترل کیفیت (QC)

طراحی، ساخت و بازرسی شیرآلات صنعتی باید مطابق با معتبرترین استانداردهای بین‌المللی انجام شود:

استانداردهای طراحی و ابعاد: API 600 (شیر دروازه‌ای)، API 608 (شیر کروی)، API 609 (شیر پروانه‌ای)، API 623 (شیر سوزنی)، API 594 (شیر یکطرفه)، API 6D (شیرآلات خطوط لوله نفت و گاز).
استانداردهای فلنج و ابعاد Face-to-Face: ASME B16.10 (ابعاد شیر)، ASME B16.5 (فلنج‌ها)، MSS SP-67 (شیر پروانه‌ای).
استانداردهای تست و بازرسی: API 598 (تست فشار شیرآلات)، ISO 5208 (تست نشتی).
استانداردهای ایمنی: API 607 و API 6FA (طراحی Fire-Safe برای شیرآلات نفت و گاز)، TA-Luft (کنترل نشتی فוגیتیو – Fugitive Emission).
تست‌های الزامی: تست پوسته (Shell Test) در ۱.۵ برابر فشار کاری، تست سیت (Seat Test) در ۱.۱ برابر فشار کاری، تست عملکرد (Function Test) برای شیرآلات اتوماتیک، تست نشتی فوگو (Fugitive Emission Test) برای کاربردهای حساس.
گواهینامه‌ها: ارائه MTC 3.1 مطابق با EN 10204، گواهی ATEX برای مناطق انفجاری، گواهی NACE MR0175 برای کاربردهای ترش، و گواهی SIL (Safety Integrity Level) برای شیرآلات ایمنی.

۵. حوزه‌های کاربرد کلیدی

🛢️ صنایع نفت، گاز و پتروشیمی: خطوط انتقال، پالایشگاه‌ها، پتروشیمی‌ها، سرچاهی و تأسیسات فراساحلی.
⚡ نیروگاه‌های حرارتی، سیکل ترکیبی و اتمی: خطوط بخار، آب تغذیه، سیستم‌های خنک‌کننده و ایمنی.
💧 صنایع آب و فاضلاب: تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ، خطوط انتقال آب.
🏭 صنایع شیمیایی و دارویی: راکتورها، خطوط انتقال مواد خورنده و سیستم‌های استریل.
🚢 صنایع دریایی و کشتی‌سازی: سیستم‌های بالانس، سوخت‌رسانی، آتش‌نشانی و بارگیری.
⛏️ صنایع معدنی و سیمان: انتقال دوغاب، سیستم‌های هوازدایی و خطوط ساینده.
🏗️ صنایع ساختمان و تأسیسات: سیستم‌های HVAC، آتش‌نشانی، گازرسانی شهری.
🍔 صنایع غذایی و بهداشتی: خطوط تولید مواد غذایی، لبنیات و نوشیدنی (با استانداردهای 3-A و FDA).

۶. مزایای تأمین از طریق شرکت بازرگانی متخصص

تضمین اصالت و کیفیت: تأمین شیرآلات فقط از برندهای معتبر جهانی و تولیدکنندگان دارای گواهینامه API, ISO و CE با ارائه مدارک فنی کامل و قابل ردیابی.
تنوع کامل محصولات: دسترسی به طیف وسیعی از شیرآلات در متریال‌ها، سایزها و کلاس‌های فشاری مختلف مطابق با نیاز پروژه.
مشاوره فنی تخصصی: راهنمایی در انتخاب صحیح نوع شیر، متریال و عملگر متناسب با شرایط عملیاتی و بهینه‌سازی هزینه‌های پروژه.
پشتیبانی از پروژه‌های حساس: امکان تأمین سریع برای تعمیرات اضطراری (Shutdown) و پروژه‌های با زمان‌بندی فشرده.
خدمات پس از فروش: ارائه خدمات نصب، راه‌اندازی، تعمیر و نگهداری توسط تیم فنی مجرب.

فرآیند ثبت سفارش و تأمین تجهیزات

در نگین جاوید رستا، فرآیند ثبت سفارش و تأمین تجهیزات صنعتی به‌صورت مرحله‌ای، شفاف و مهندسی‌شده طراحی شده است تا کارفرمایان و پیمانکاران بتوانند با اطمینان کامل و در کوتاه‌ترین زمان ممکن، تجهیزات مورد نیاز پروژه‌های خود را تأمین کنند.

این فرآیند با هدف کاهش ریسک‌های فنی، جلوگیری از خطا در انتخاب تجهیزات و تحویل به‌موقع اجرا می‌شود.

مراحل ثبت سفارش و تأمین تجهیزات در نگین جاوید رستا:

1. ثبت درخواست و ارسال مشخصات فنی
دریافت درخواست تأمین به همراه دیتاشیت، نقشه یا مشخصات مورد نیاز پروژه.

2. بررسی فنی و تطبیق مشخصات
ارزیابی دقیق نیاز پروژه توسط کارشناسان فنی و پیشنهاد بهترین گزینه‌ها.

3. اعلام قیمت و زمان تحویل
ارائه پیش‌فاکتور شفاف شامل قیمت، شرایط تأمین و زمان‌بندی تحویل.

4. تأمین و کنترل کیفیت تجهیزات
تأمین تجهیزات از منابع معتبر و انجام بررسی‌های کیفی پیش از ارسال.

5. ارسال، تحویل و پشتیبانی
تحویل تجهیزات طبق برنامه و ارائه پشتیبانی فنی در صورت نیاز.

با این فرآیند ساختارمند، نگین جاوید رستا تلاش می‌کند تا تجربه‌ای سریع، مطمئن و بدون دغدغه را برای کارفرمایان در حوزه تأمین تجهیزات صنعتی فراهم کند.
