انواع کمپرسورهای صنعتی (Industrial Compressors)

کمپرسورها به عنوان قلب تپنده سیستم‌های تأمین هوای فشرده و گازهای فرآیندی در صنایع مختلف شناخته می‌شوند که وظیفه افزایش فشار گازها، کاهش حجم و انتقال آن‌ها را بر عهده دارند. این تجهیزات حیاتی در طیف وسیعی از کاربردها از تأمین هوای ابزارهای پنوماتیک و سیستم‌های کنترل تا فشرده‌سازی گازهای فرآیندی در پالایشگاه‌ها، خطوط انتقال گاز و سیستم‌های تبرید صنعتی مورد استفاده قرار می‌گیرند. انتخاب صحیح کمپرسور بر اساس نوع گاز، دبی، فشار نهایی، شرایط محیطی و الزامات کیفیت هوا، تأثیر مستقیمی بر مصرف انرژی، هزینه‌های بهره‌برداری، قابلیت اطمینان و ایمنی فرآیند دارد. کمپرسورها به دو دسته اصلی دینامیکی (Dynamic) و جابجایی مثبت (Positive Displacement) تقسیم می‌شوند.

۱. کمپرسورهای دینامیکی (Dynamic Compressors)

این کمپرسورها با استفاده از پره‌های دوار (Impeller) که سرعت بالایی دارند، انرژی جنبشی را به گاز منتقل کرده و سپس در دیفیوزر، این انرژی به فشار تبدیل می‌شود. مناسب برای دبی‌های بالا و فشارهای متوسط تا بالا با جریان پیوسته و بدون پالس.

  • کمپرسور گریز از مرکز (Centrifugal Compressor):
    • ساختار: دارای یک یا چند پروانه (Impeller) که روی یک شفت نصب شده‌اند و گاز را به صورت شعاعی شتاب می‌دهند. هر مرحله (Stage) فشار را افزایش می‌دهد.
    • مزایا: جریان پیوسته و بدون پالس، ارتعاشات بسیار کم، نسبت توان به وزن بالا، نیاز به نگهداری کمتر و قابلیت ساخت برای دبی‌های بسیار بالا (تا ۱۰۰,۰۰۰ CFM و بیشتر).
    • محدوده کاری: فشار خروجی تا حدود ۱۰۰۰ بار (با چندین مرحله) و دبی از ۵۰۰ تا بیش از ۱۰۰,۰۰۰ CFM.
    • کاربرد: پالایشگاه‌ها، پتروشیمی‌ها، خطوط انتقال گاز طبیعی، کارخانه‌های فولاد (هوای انفجار)، تأسیسات LNG، سیستم‌های تبرید بزرگ و تولید اکسیژن و نیتروژن.
    • استاندارد: API 617 (کمپرسورهای محوری و گریز از مرکز صنایع نفت و گاز)، ISO 10439.
    • نکته مهم: دارای پدیده Surge (تلاطم) و Stonewall (Choke) که نیازمند سیستم کنترل پیشرفته و آنتی‌سرج (Anti-Surge Control) است.
  • کمپرسور محوری (Axial Compressor):
    • ساختار: دارای چندین ردیف پره دوار (Rotor) و ثابت (Stator) که گاز را به صورت موازی با محور شفت حرکت می‌دهند.
    • مزایا: راندمان بسیار بالا (تا ۹۰٪)، دبی فوق‌العاده زیاد و ابعاد جمع‌وجور نسبت به ظرفیت.
    • محدوده کاری: دبی‌های بسیار بالا (بیش از ۱۰۰,۰۰۰ CFM) با نسبت فشار متوسط.
    • کاربرد: توربین‌های گازی نیروگاهی، موتورهای جت، کوره‌های بلند فولادسازی (Blast Furnace) و تأسیسات بزرگ پتروشیمی.
    • استاندارد: API 617.

۲. کمپرسورهای جابجایی مثبت (Positive Displacement Compressors)

این کمپرسورها با به دام انداختن حجم مشخصی از گاز و کاهش اجباری حجم آن، فشار را افزایش می‌دهند. مناسب برای فشارهای بالا، دبی‌های کم تا متوسط و کاربردهایی که نیاز به جریان ثابت با تغییرات فشار دارند.

  • کمپرسور پیستونی (Reciprocating / Piston Compressor):
    • ساختار: دارای یک یا چند پیستون که درون سیلندر حرکت رفت و برگشتی انجام می‌دهند. در انواع تک‌اثره (Single Acting) و دو‌اثره (Double Acting)، بدون روغن (Oil-Free) و روغن‌کاری شده (Lubricated).
    • مزایا: فشارهای بسیار بالا (تا ۵۰۰۰ بار و بیشتر)، راندمان حجمی بالا، قابلیت فشرده‌سازی گازهای سبک (مانند هیدروژن و هلیوم) و انعطاف‌پذیری در تغییر شرایط کاری.
    • محدوده کاری: فشار تا ۵۰۰۰ بار و دبی از ۱۰ تا ۵۰۰۰ CFM.
    • کاربرد: تزریق گاز در چاه‌های نفت، خطوط انتقال گاز فشار قوی، تولید هیدروژن، سیستم‌های هوا و گاز ابزار دقیق، کمپرسورهای تنفسی (Breathing Air) و کاربردهای فوق فشار قوی (Hyper-Pressure).
    • استاندارد: API 618 (کمپرسورهای رفت و برگشتی صنایع نفت و گاز)، ISO 13631.
    • نکته مهم: دارای ارتعاشات و نویز بالا، نیازمند فونداسیون قوی و سیستم میراکننده ارتعاش (Pulsation Dampener) مطابق با API 618 Appendix D.
  • کمپرسور اسکرو (Screw Compressor):
    • ساختار: دارای دو روتور مارپیچ (نر و ماده) که با مشبک شدن دقیق، گاز را فشرده می‌کنند. در دو نوع اصلی:
      • روغن‌تزریقی (Oil-Injected): روغن برای خنک‌کاری، آب‌بندی و روانکاری تزریق می‌شود. رایج‌ترین نوع برای هوای صنعتی.
      • بدون روغن (Oil-Free / Dry Screw): برای صنایع غذایی، دارویی و الکترونیک که هوای کاملاً تمیز نیاز دارند.
    • مزایا: جریان پیوسته و بدون پالس، ارتعاشات کم، نصب آسان، قابلیت کار مداوم (۲۴/۷) و نگهداری ساده‌تر نسبت به پیستونی.
    • محدوده کاری: فشار تا حدود ۱۵ بار (روغن‌تزریقی) و ۲۵ بار (بدون روغن) و دبی از ۵۰ تا ۵۰۰۰ CFM.
    • کاربرد: تأمین هوای فشرده کارخانه‌ها، صنایع نساجی، خودروسازی، سیمان، شیشه، صنایع غذایی و دارویی و فشرده‌سازی گازهای فرآیندی مانند هوا، نیتروژن و گاز طبیعی.
    • استاندارد: ISO 1217 (تست عملکرد)، ISO 8573 (کیفیت هوای فشرده)، API 619 (برای گازهای فرآیندی).
  • کمپرسور روتاری وین (Rotary Vane Compressor):
    • ساختار: دارای یک روتور بیضی‌شکل با تیغه‌های کشویی (Vane) که درون یک محفظه استوانه‌ای می‌چرخد.
    • مزایا: ساختار ساده، صدای کم، قیمت اقتصادی و مناسب برای فشارهای پایین.
    • محدوده کاری: فشار تا ۱۰ بار و دبی کم تا متوسط.
    • کاربرد: کارگاه‌های کوچک، سیستم‌های پنوماتیک سبک، دندانپزشکی، آزمایشگاه‌ها و کاربردهای کم‌فشار.
  • کمپرسور اسکرال (Scroll Compressor):
    • ساختار: دارای دو مارپیچ (Scroll) که یکی ثابت و دیگری سیاره‌ای حرکت می‌کند و گاز را در محفظه‌های کوچک‌شونده فشرده می‌کند.
    • مزایا: بسیار کم‌صدا، بدون ارتعاش، کاملاً بدون روغن (Oil-Free)، راندمان بالا در بارهای جزئی و قابلیت اطمینان عالی.
    • محدوده کاری: فشار تا ۱۰ بار و دبی کم.
    • کاربرد: صنایع دارویی، غذایی، الکترونیک، دندانپزشکی، سیستم‌های تهویه مطبوع (HVAC) و کاربردهایی که هوای کاملاً تمیز و بی‌صدا نیاز دارند.
  • کمپرسور لوب (Lobe / Roots Blower):
    • ساختار: دارای دو روتور لوب‌شکل که بدون تماس با یکدیگر می‌چرخند و گاز را جابجا می‌کنند. در واقع فن فشار مثبت هستند نه کمپرسور واقعی.
    • مزایا: جریان پیوسته، ساختار ساده، بدون روغن در محفظه فشرده‌سازی و قیمت اقتصادی.
    • محدوده کاری: فشار تا ۱ بار (فشار مثبت) و دبی متوسط تا بالا.
    • کاربرد: دمش هوا در کوره‌ها، حمل پنوماتیک (Pneumatic Conveying)، تصفیه فاضلاب (هوادهی)، سیستم‌های وکیوم و صنایع سیمان.
    • استاندارد: API 671، ISO 1217.

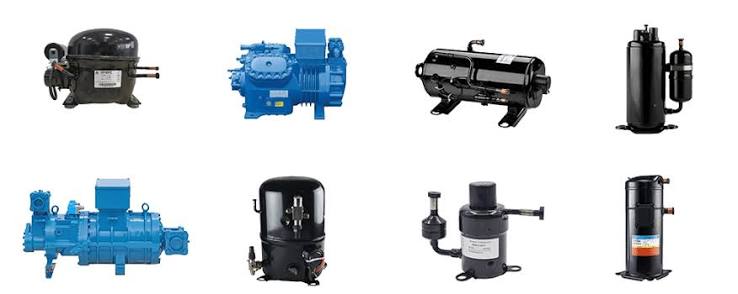

۳. کمپرسورهای تبرید (Refrigeration Compressors)

این کمپرسورها به‌طور خاص برای سیکل تبرید و تهویه مطبوع طراحی شده‌اند و مبرد (Refrigerant) را فشرده می‌کنند:

  • کمپرسور اسکرو تبرید (Screw Refrigeration): برای ظرفیت‌های متوسط تا بزرگ در سیستم‌های سردخانه‌ای، صنایع غذایی و تهویه مطبوع مرکزی. مبردهای رایج: Ammonia (R717), CO2 (R744), HFC-134a, HFO-1234ze.
  • کمپرسور پیستونی تبرید (Reciprocating Refrigeration): برای ظرفیت‌های کوچک تا متوسط و دماهای بسیار پایین (Low Temperature). رایج در یخچال‌های صنعتی و فریزرها.
  • کمپرسور اسکرال تبرید (Scroll Refrigeration): برای سیستم‌های تهویه مطبوع خانگی و تجاری با ظرفیت کم تا متوسط. کم‌صدا و با راندمان بالا.
  • کمپرسور سانتریفیوژ تبرید (Centrifugal Chiller): برای ظرفیت‌های بسیار بزرگ (چیلرهای مرکزی) در ساختمان‌های تجاری، بیمارستان‌ها و دیتاسنترها.

۴. سیستم‌های جانبی و تجهیزات کمکی

  • سیستم خنک‌کاری (Cooling System):
    • خنک‌کننده بین‌مرحله‌ای (Intercooler): بین مراحل فشرده‌سازی برای کاهش دما، افزایش راندمان و کاهش توان مصرفی.
    • خنک‌کننده نهایی (Aftercooler): در خروجی کمپرسور برای کاهش دمای هوای فشرده و تقطیر رطوبت.
    • سیستم خنک‌کاری با آب یا هوا: بر اساس شرایط محیطی و در دسترس بودن آب.
  • سیستم جداسازی رطوبت (Moisture Separation):
    • درایر تبریدی (Refrigerated Dryer): رطوبت را تا نقطه شبنم +۳ درجه سانتی‌گراد کاهش می‌دهد. مناسب برای کاربردهای عمومی.
    • درایر جذبی (Desiccant Dryer): تا نقطه شبنم منفی ۴۰ تا منفی ۷۰ درجه سانتی‌گراد. برای صنایع حساس مانند دارویی و الکترونیک.
    • درایر غشایی (Membrane Dryer): برای کاربردهای خاص و دبی‌های کم.
  • سیستم فیلتراسیون (Filtration System):
    • فیلتر ذرات (Particulate Filter): حذف گرد و غبار و ذرات جامد.
    • فیلتر کوالسینگ (Coalescing Filter): حذف روغن و رطوبت معلق.
    • فیلتر کربنی (Activated Carbon Filter): حذف بخارات روغن و بو.
    • کلاس‌های کیفیت هوا: مطابق با ISO 8573-1 (کلاس ۱ تا ۹ برای ذرات، رطوبت و روغن).
  • مخزن ذخیره (Air Receiver Tank):
    • کاهش پالس‌های فشار، ذخیره هوای فشرده برای پاسخ به تقاضای ناگهانی، خنک‌سازی اولیه و تقطیر بیشتر رطوبت.
    • طراحی مطابق با ASME Section VIII یا PED 2014/68/EU.
  • سیستم کنترل و اتوماسیون:
    • کنترلرهای هوشمند: برای بهینه‌سازی مصرف انرژی، نظارت بر پارامترها و عیب‌یابی از راه دور.
    • سیستم‌های VSD (Variable Speed Drive): تنظیم دور موتور بر اساس تقاضا و کاهش مصرف انرژی تا ۳۵٪ در بارهای متغیر.
    • کنترل چند کمپرسوری (Master Controller): برای مدیریت بهینه چند کمپرسور در یک اتاق کمپرسور.

۵. متریال و گریدهای رایج

انتخاب متریال بر اساس نوع گاز، فشار، دما و شرایط خورندگی انجام می‌شود:

  • چدن (Cast Iron – GG25/GGG40): برای بدنه کمپرسورهای هوا و کاربردهای عمومی.
  • فولاد کربنی (Carbon Steel – WCB/A216): برای گازهای فرآیندی غیرخورنده مانند هوا، نیتروژن و گاز طبیعی.
  • استنلس استیل (SS 304/316/316L): برای گازهای خورنده، صنایع شیمیایی و غذایی.
  • آلیاژهای نیکل (Inconel, Hastelloy, Monel): برای گازهای بسیار خورنده، H2S بالا و محیط‌های دریایی.
  • آلومینیوم (Aluminum Alloy): برای پروانه‌های کمپرسورهای گریز از مرکز و کاهش وزن.
  • تیتانیوم (Titanium): برای گازهای کلریدی و محیط‌های بسیار خورنده.
  • پوشش‌های خاص: Teflon (PTFE), Ceramic Coating, Chrome Plating برای افزایش مقاومت در برابر سایش و خوردگی.

۶. استانداردها و کنترل کیفیت (QC)

  • استانداردهای طراحی و ساخت:
    • API 617: کمپرسورهای محوری و گریز از مرکز صنایع نفت و گاز
    • API 618: کمپرسورهای رفت و برگشتی صنایع نفت و گاز
    • API 619: کمپرسورهای اسکرو روتاری
    • ISO 1217: تست عملکرد کمپرسورهای جابجایی مثبت
    • ISO 8573: کیفیت هوای فشرده
    • ASME PTC 10: تست عملکرد کمپرسورها
    • ATEX 2014/34/EU: تجهیزات ضد انفجار
  • تست‌های الزامی:
    • تست عملکرد (Performance Test): اندازه‌گیری دبی، فشار، دما، توان مصرفی و راندمان در شرایط کاری مختلف.
    • تست ارتعاش (Vibration Test): مطابق با ISO 10816 و API 617/618.
    • تست نویز (Noise Level Test): اندازه‌گیری سطح صدا در فاصله ۱ متری.
    • تست هیدرواستاتیک (Hydrostatic Test): برای بدنه و محفظه‌های تحت فشار.
    • تست نشتی (Leakage Test): برای اطمینان از آب‌بندی کامل.
    • تست تعادل دینامیکی (Dynamic Balancing): برای روتورها مطابق با ISO 1940.
    • تست عملکرد مکانیکی (Mechanical Run Test): حداقل ۴ ساعت کار مداوم.
  • گواهینامه‌ها:
    • MTC 3.1 مطابق با EN 10204 برای متریال
    • گواهی تست عملکرد (Performance Test Certificate)
    • گواهی ATEX / IECEx برای مناطق انفجاری
    • گواهی NACE MR0175 برای کاربردهای ترش
    • گواهی ISO 9001 برای سیستم مدیریت کیفیت

۷. پارامترهای کلیدی انتخاب کمپرسور

  • دبی (Flow Rate – Q): حجم گاز مورد نیاز در واحد زمان (CFM, m³/h, Nm³/h). باید دبی آزاد (FAD – Free Air Delivery) در شرایط استاندارد محاسبه شود.
  • فشار کاری (Working Pressure): فشار نهایی مورد نیاز در خروجی (بار، psi، MPa). شامل فشار ورودی و فشار خروجی.
  • نوع گاز (Gas Composition): ترکیب شیمیایی گاز، وزن مولکولی، نسبت حرارتی خاص (k)، خورندگی، سمیت و قابلیت اشتعال.
  • دمای ورودی و خروجی: تأثیر بر انتخاب متریال، سیستم خنک‌کاری و طراحی آب‌بند.
  • شرایط محیطی: دمای محیط، رطوبت، ارتفاع از سطح دریا (تأثیر بر چگالی هوا) و شرایط خورنده.
  • کیفیت هوای مورد نیاز: کلاس کیفیت مطابق با ISO 8573-1 (میزان مجاز ذرات، رطوبت و روغن).
  • الگوی مصرف: بار ثابت یا متغیر، ساعات کار در روز، نیاز به کار مداوم (۲۴/۷).
  • مصرف انرژی: مهم‌ترین عامل هزینه در طول عمر کمپرسور (تا ۸۰٪ هزینه کل). انتخاب کمپرسور با راندمان بالا و سیستم VSD برای بارهای متغیر.

۸. حوزه‌های کاربرد کلیدی

  • 🛢️ صنایع نفت، گاز و پتروشیمی: فشرده‌سازی گاز طبیعی، گاز ترش (Sour Gas)، هوا برای فرآیندها، گازهای فرآیندی (اتیلن، پروپیلن)، تزریق گاز در چاه‌ها و خطوط انتقال.
  • ⚡ نیروگاه‌ها: هوای احتراق توربین‌های گازی، هوای ابزار دقیق، سیستم‌های سوخت‌رسانی و هوای راه‌اندازی.
  • 🏭 صنایع تولیدی: هوای فشرده برای ابزارهای پنوماتیک، سیستم‌های کنترل، رنگ‌آمیزی، بسته‌بندی و اتوماسیون صنعتی.
  • 🏗️ صنایع ساختمان و عمران: پمپاژ بتن، سندبلاست، حفاری، میخکوب پنوماتیک و ابزارهای بادی.
  • 🍔 صنایع غذایی و دارویی: هوای بدون روغن (Oil-Free) برای بسته‌بندی، حمل پنوماتیک مواد غذایی، سیستم‌های CIP و فرآیندهای استریل.
  • ⛏️ صنایع معدنی: هوای حفاری، سیستم‌های تهویه زیرزمینی، حمل پنوماتیک مواد و تجهیزات پنوماتیک معادن.
  • 🚢 صنایع دریایی: هوای راه‌اندازی موتورهای اصلی، هوای کنترل، سیستم‌های پنوماتیک کشتی و کمپرسورهای تبرید.
  • 🏥 بیمارستان‌ها و مراکز درمانی: هوای تنفسی، سیستم‌های دندانپزشکی، هوای ابزار جراحی و سیستم‌های وکیوم مرکزی.
  • ❄️ صنایع تبرید و تهویه مطبوع: سردخانه‌ها، چیلرهای صنعتی، سیستم‌های HVAC و فرآیندهای انجماد.
  • 🔋 صنایع انرژی و محیط زیست: فشرده‌سازی بیوگاز، سیستم‌های جذب کربن (CCS)، هیدروژن سبز و ذخیره‌سازی انرژی.

۹. مزایای تأمین از طریق شرکت بازرگانی متخصص

  • تأمین برندهای معتبر جهانی: دسترسی به محصولات اصلی از برندهای پیشرو مانند Atlas Copco, Ingersoll Rand, Kaeser, Sullair, Gardner Denver, Aerzen, Siemens, MAN Energy Solutions, Burckhardt Compression, Howden, FS-Elliott با تضمین اصالت و گارانتی.
  • مشاوره فنی و انتخاب بهینه: کمک در محاسبات دقیق دبی و فشار، انتخاب نوع کمپرسور، طراحی اتاق کمپرسور و سیستم‌های جانبی برای بهینه‌سازی مصرف انرژی و کاهش هزینه‌های کل.
  • تأمین پکیج‌های کامل (Complete Package): ارائه کمپرسور به همراه مخزن ذخیره، درایر، فیلترها، سیستم کنترل، لوله‌کشی و تابلو برق به صورت یکپارچه و آماده نصب.
  • خدمات پس از فروش و نگهداری: تأمین سریع قطعات یدکی، فیلترها، روغن، سرویس دوره‌ای و تعمیرات اساسی (Overhaul) توسط تکنسین‌های مجرب.
  • آنالیز انرژی و بهینه‌سازی: ارائه خدمات Air Audit (ممیزی هوای فشرده) برای شناسایی نشتی‌ها، بهینه‌سازی فشار و کاهش مصرف انرژی تا ۳۰٪.
  • قیمت رقابتی و تحویل به‌موقع: مدیریت زنجیره تأمین و لجستیک برای ارسال ایمن و سریع کمپرسورها به سراسر کشور.
  • پشتیبانی از پروژه‌های EPC: توانایی تأمین لیست کامل کمپرسورهای پروژه مطابق با مشخصات مهندسی و استانداردهای کارفرما.
