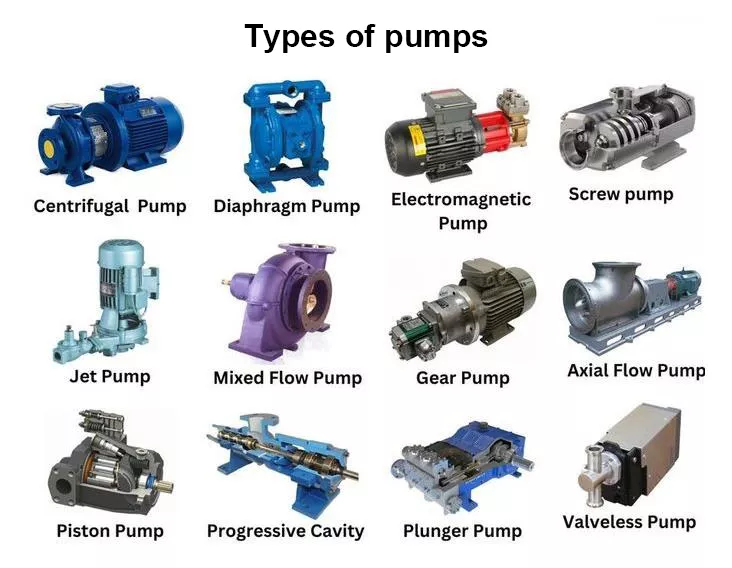

انواع پمپ‌های صنعتی (Industrial Pumps)

پمپ‌های صنعتی به عنوان قلب تپنده تمامی سیستم‌های انتقال سیالات در صنایع مختلف شناخته می‌شوند که وظیفه افزایش فشار و انتقال مایعات، دوغاب‌ها، مواد شیمیایی خورنده، سیالات ویسکوز و حتی مخلوط‌های گاز و مایع را از یک نقطه به نقطه دیگر بر عهده دارند. انتخاب صحیح پمپ بر اساس نوع سیال، دبی مورد نیاز، هد (ارتفاع) پمپاژ، ویسکوزیته، دما، فشار و شرایط محیطی، تأثیر مستقیمی بر راندمان انرژی، هزینه‌های بهره‌برداری، طول عمر تجهیزات و ایمنی فرآیند دارد. پمپ‌ها به دو دسته اصلی دینامیکی (Dynamic) و جابجایی مثبت (Positive Displacement) تقسیم می‌شوند که هر کدام زیرمجموعه‌های متنوعی دارند.

۱. پمپ‌های گریز از مرکز (Centrifugal Pumps)

پمپ‌های گریز از مرکز پرکاربردترین نوع پمپ در جهان هستند که با استفاده از نیروی گریز از مرکز ناشی از چرخش پروانه (Impeller)، انرژی جنبشی را به سیال منتقل کرده و آن را به انرژی فشاری تبدیل می‌کنند. این پمپ‌ها برای دبی‌های بالا و هد‌های متوسط ایده‌آل هستند.

  • پمپ گریز از مرکز تک‌مرحله‌ای (Single Stage): دارای یک پروانه و یک محفظه حلزونی (Volute). مناسب برای هد‌های پایین تا متوسط (تا حدود ۱۰۰ متر) و دبی‌های بالا. پرکاربرد در سیستم‌های آبرسانی، تأسیسات ساختمان و صنایع عمومی. مطابق با ISO 2858 و EN 733.
  • پمپ گریز از مرکز چندمرحله‌ای (Multi-Stage): دارای چندین پروانه سری‌شده روی یک شفت که هر مرحله فشار سیال را افزایش می‌دهد. مناسب برای هد‌های بسیار بالا (تا ۱۰۰۰ متر و بیشتر) مانند تغذیه بویلر، اسمز معکوس (RO)، آبرسانی طبقاتی و آبیاری تحت فشار. مطابق با API 610 BB4/BB5.
  • پمپ مکش دوطرفه (Double Suction / Split Case): پروانه از دو طرف مکش می‌کند که باعث تعادل نیروهای محوری (Axial Thrust) و کاهش ارتعاشات می‌شود. مناسب برای دبی‌های بسیار بالا در ایستگاه‌های پمپاژ آب، سیستم‌های خنک‌کننده نیروگاه‌ها و صنایع فولاد. مطابق با API 610 BB1/BB2.
  • پمپ خودمکش (Self-Priming): قادر به خارج کردن هوا از لوله مکش و شروع پمپاژ بدون نیاز به هواگیری دستی. ایده‌آل برای مکش از مخازن زیرسطحی، تخلیه چاه‌ها و کاربردهای سیار.
  • پمپ مغناطیسی (Magnetic Drive / Sealless): بدون آب‌بند مکانیکی (Mechanical Seal) و با انتقال گشتاور از طریق میدان مغناطیسی. حذف کامل نشتی و ایده‌آل برای سیالات بسیار سمی، خورنده، فرار و خطرناک. مطابق با API 685.
  • پمپ کنسول (End Suction): ساده‌ترین و رایج‌ترین طراحی با مکش محوری و دهش شعاعی. نصب آسان، نگهداری ساده و قیمت اقتصادی. مطابق با ISO 2858 و ANSI B73.1.

۲. پمپ‌های جابجایی مثبت (Positive Displacement Pumps)

این پمپ‌ها با به دام انداختن حجم مشخصی از سیال و جابجایی اجباری آن به سمت دهش کار می‌کنند. برخلاف پمپ‌های گریز از مرکز، دبی این پمپ‌ها تقریباً مستقل از فشار دهش است و برای سیالات ویسکوز، حساس به برش و دبی‌های دقیق مناسب هستند.

  • پمپ دنده‌ای (Gear Pump):
    • دنده خارجی (External Gear): دو چرخ‌دنده مشبک که سیال را بین دندانه‌ها و بدنه حمل می‌کنند. مناسب برای روغن‌ها، سوخت، رزین و سیالات ویسکوز. فشار کاری تا ۲۵۰ بار.
    • دنده داخلی (Internal Gear): دارای یک چرخ‌دنده داخلی و یک هلال (Crescent). جریان یکنواخت‌تر و صدای کمتر. مناسب برای صنایع غذایی، شیمیایی و رنگ.
  • پمپ پیچی (Screw Pump):
    • تک‌پیچ (Progressive Cavity / Mono Pump): دارای یک روتور مارپیچ فلزی که درون یک استاتور لاستیکی می‌چرخد. ایده‌آل برای سیالات بسیار ویسکوز، دوغاب‌ها، لجن و مواد حاوی ذرات جامد. جریان کاملاً بدون پالس. مطابق با API 676.
    • دو‌پیچ و سه‌پیچ (Twin/Triple Screw): برای دبی‌های بالا و فشارهای متوسط در انتقال نفت خام، سوخت سنگین و روغن‌های هیدرولیک. مطابق با API 676.
  • پمپ پیستونی و پلانجری (Piston & Plunger Pump):
    • پیستونی محوری (Axial Piston): فشارهای بسیار بالا (تا ۷۰۰ بار و بیشتر) و دبی متغیر. پرکاربرد در سیستم‌های هیدرولیک صنعتی و متحرک.
    • پلانجری (Plunger / Triplex): دارای سه یا پنج پلانجر برای ایجاد فشارهای فوق‌العاده بالا (تا ۲۵۰۰ بار). کاربرد در واترجت صنعتی، تزریق مواد شیمیایی، اسیدکاری چاه‌های نفت و سیستم‌های اسمز معکوس. مطابق با API 674.
  • پمپ دیافراگمی (Diaphragm Pump):
    • دیافراگمی بادی (AODD – Air Operated Double Diaphragm): با استفاده از هوای فشرده کار می‌کند. ضد انفجار، خودمکش، قابل حمل و مناسب برای طیف وسیعی از سیالات از جمله اسیدها، حلال‌ها، رنگ و دوغاب. بدون نیاز به برق.
    • دیافراگمی مکانیکی و هیدرولیکی (API 675): برای دوزینگ دقیق مواد شیمیایی با قابلیت تنظیم دبی از ۰ تا ۱۰۰ درصد. کاربرد در تصفیه آب، تزریق بازدارنده خوردگی و صنایع دارویی.
  • پمپ لوب (Lobe Pump): دارای دو یا چند روتور لوب‌شکل که بدون تماس با یکدیگر می‌چرخند. جریان آرام و بدون آسیب به سیال. ایده‌آل برای صنایع غذایی (شیر، خامه، شکلات)، دارویی و بهداشتی. دارای گواهینامه‌های 3-A و FDA.
  • پمپ پریستالتیک (Peristaltic / Hose Pump): سیال فقط با لوله لاستیکی داخلی تماس دارد و توسط غلتک‌های فشاری فشرده و جابجا می‌شود. حذف کامل آلودگی متقاطع و مناسب برای سیالات ساینده، خورنده و استریل. کاربرد در معادن، تصفیه آب و صنایع دارویی.

۳. پمپ‌های خاص و تخصصی

  • پمپ‌های شناور (Submersible Pumps):
    • شناور چاه عمیق (Deep Well Submersible): موتور و پمپ به صورت یکپارچه درون چاه غوطه‌ور می‌شوند. مناسب برای استخراج آب از چاه‌های عمیق (تا ۵۰۰ متر و بیشتر)، آبیاری کشاورزی و تأمین آب شهری.
    • شناور لجن‌کش (Submersible Slurry/Sewage): دارای پروانه‌های ضد سایش و قابلیت عبور ذرات جامد بزرگ. مناسب برای تخلیه فاضلاب، لجن، آب‌های گل‌آلود و حوضچه‌های معدنی.
    • شناور ضد انفجار (Explosion Proof Submersible): دارای گواهینامه ATEX و IECEx برای استفاده در محیط‌های خطرناک مانند تصفیه‌خانه‌های فاضلاب و تأسیسات نفتی.
  • پمپ‌های عمودی (Vertical Pumps):
    • عمودی توربینی (Vertical Turbine / VTP): پروانه‌ها درون لوله مکش و در عمق آب قرار دارند. مناسب برای ایستگاه‌های پمپاژ آب از رودخانه، سد و چاه‌های بزرگ. مطابق با API 610 VS1.
    • عمودی خطی (In-Line): مستقیماً روی خط لوله نصب می‌شود و نیاز به فونداسیون جداگانه ندارد. صرفه‌جویی در فضای نصب. مناسب برای تأسیسات ساختمان و سیستم‌های HVAC.
  • پمپ‌های وکیوم (Vacuum Pumps):
    • وکیوم رینگ مایع (Liquid Ring): با استفاده از یک رینگ مایع (معمولاً آب) به عنوان سیل‌کننده عمل می‌کند. مناسب برای وکیوم‌های متوسط و گازهای مرطوب یا خورنده. کاربرد در صنایع شیمیایی، کاغذسازی و نیروگاه‌ها.
    • وکیوم روتاری وین (Rotary Vane): برای وکیوم‌های بالا (تا ۰.۰۰۱ میلی‌بار). کاربرد در بسته‌بندی وکیوم، خشک‌کن‌ها و سیستم‌های تقطیر.
    • وکیوم اسکرو خشک (Dry Screw): بدون نیاز به روغن و مناسب برای محیط‌های تمیز مانند صنایع دارویی، نیمه‌هادی و غذایی.
  • پمپ‌های آتش‌نشانی (Fire Pumps): مطابق با استانداردهای NFPA 20 و UL/FM طراحی شده‌اند. شامل پمپ‌های الکتریکی، دیزلی و جوکی (Jockey) برای تأمین فشار و دبی مورد نیاز سیستم‌های اسپرینکلر، هوزریل و هایدرانت.
  • پمپ‌های دوزینگ (Metering / Dosing Pumps): برای تزریق دقیق و قابل تنظیم مقادیر بسیار کم مواد شیمیایی (مانند کلر، بازدارنده خوردگی، آنتی‌اسکالانت و پلی‌الکترولیت). دقت تزریق تا ±۱٪. مطابق با API 675.

۴. متریال و گریدهای رایج ساخت پمپ

انتخاب متریال بدنه، پروانه، شفت و آب‌بند بر اساس نوع سیال، خورندگی، دما و فشار انجام می‌شود:

  • چدن (Cast Iron – GG25/GGG40): برای آب تمیز و سیالات غیرخورنده در دماهای معمولی. اقتصادی و پرکاربرد.
  • فولاد کربنی (Carbon Steel – WCB/A216): برای نفت، گاز و بخار در فشارها و دماهای بالاتر.
  • استنلس استیل (SS 304/316/316L/904L): برای سیالات خورنده، صنایع غذایی و دارویی. مقاومت عالی در برابر زنگ‌زدگی.
  • آلیاژهای نیکل (Hastelloy C-276, Inconel, Monel): برای اسیدهای قوی، محیط‌های کلریدی و شرایط بسیار خورنده.
  • دوبلکس و سوپردوبلکس (Duplex 2205, Super Duplex 2507): برای آب دریا و محیط‌های حاوی کلرید بالا با مقاومت در برابر خوردگی حفره‌ای و شیاری.
  • آلیاژهای تیتانیوم (Titanium Gr.2/Gr.5): برای آب دریا، اسیدهای اکسیدکننده و صنایع شیمیایی خاص.
  • پلیمرها و پلاستیک‌ها (PP, PVDF, PTFE, PVC): برای اسیدها و بازهای رقیق در دماهای پایین. سبک و اقتصادی.
  • سرامیک و کاربید سیلیسیم (SiC): برای قطعات سایشی مانند پروانه و لاینر پمپ‌های لجن‌کش.

۵. سیستم‌های آب‌بندی (Sealing Systems)

  • آب‌بند مکانیکی (Mechanical Seal): رایج‌ترین سیستم آب‌بندی در پمپ‌های صنعتی مدرن. شامل دو سطح صیقلی (یکی ثابت و یکی دوار) که با فشار فنر یا هیدرولیک به هم فشرده می‌شوند. در انواع تک‌کاسه (Single)، دوکاسه (Double/Tandem) و کارتریجی (Cartridge). مطابق با API 682.
  • آب‌بند پکینگ (Gland Packing): روش سنتی‌تر با استفاده از طناب‌های آغشته به گرافیت یا PTFE. نیازمند تنظیم دوره‌ای و اجازه نشت کنترل‌شده برای خنک‌کاری.
  • سیستم سیل‌آب (Seal Flush Plans): مطابق با API Plan 11, 21, 23, 32, 52, 53, 54 برای خنک‌کاری، شستشو و روانکاری آب‌بند مکانیکی در شرایط سخت عملیاتی.

۶. استانداردها و کنترل کیفیت (QC)

  • استانداردهای طراحی و ساخت: API 610 (پمپ‌های گریز از مرکز صنایع نفت و گاز)، API 674 (پمپ‌های رفت و برگشتی)، API 675 (پمپ‌های دوزینگ)، API 676 (پمپ‌های دوار)، API 685 (پمپ‌های بدون سیل)، ISO 2858 (پمپ‌های گریز از مرکز عمومی)، ISO 5199 (پمپ‌های شیمیایی)، ANSI B73.1 (پمپ‌های فرآیندی).
  • استانداردهای تست عملکرد: ISO 9906 (تست هیدرولیکی پمپ)، API 610 (تست عملکرد در شرایط BEP)، HI 14.6 (استاندارد مؤسسه هیدرولیک آمریکا).
  • پارامترهای کلیدی تست: منحنی مشخصه (Performance Curve) شامل رابطه دبی-هد، دبی-توان، دبی-راندمان و دبی-NPSHr. تست در حداقل ۵ نقطه کاری از shut-off تا حداکثر دبی.
  • تست‌های مکانیکی: تست ارتعاش (Vibration) مطابق با ISO 10816، تست نویز (Noise Level)، تست تعادل دینامیکی روتور مطابق با ISO 1940 و تست هیدرواستاتیک بدنه.
  • گواهینامه‌ها: ارائه MTC 3.1، گواهی تست عملکرد (Performance Test Certificate)، گواهی ATEX برای مناطق انفجاری، و گواهی NACE MR0175 برای کاربردهای ترش.

۷. پارامترهای کلیدی انتخاب پمپ

  • دبی (Flow Rate – Q): حجم سیال مورد نیاز در واحد زمان (m³/h, l/min, GPM).
  • هد (Head – H): ارتفاع معادل فشاری که پمپ باید ایجاد کند (متر ستون آب). شامل هد استاتیک، هد اصطکاکی و هد سرعتی.
  • NPSH (Net Positive Suction Head): حیاتی‌ترین پارامتر برای جلوگیری از کاویتاسیون. NPSHa (موجود در سیستم) باید همیشه بزرگتر از NPSHr (مورد نیاز پمپ) باشد.
  • راندمان (Efficiency – η): نسبت توان هیدرولیکی مفید به توان مصرفی الکتروموتور. انتخاب پمپ در نقطه بهترین راندمان (BEP – Best Efficiency Point) باعث کاهش مصرف انرژی و افزایش عمر پمپ می‌شود.
  • ویسکوزیته سیال: تأثیر مستقیم بر انتخاب نوع پمپ. سیالات با ویسکوزیته بالا (بیش از ۲۰۰ cSt) معمولاً نیاز به پمپ‌های جابجایی مثبت دارند.
  • دمای کاری: تأثیر بر انتخاب متریال، نوع آب‌بند و سیستم خنک‌کاری.
  • نوع سیال: خورندگی، سایش، سمیت، قابلیت اشتعال و وجود ذرات جامد.

۸. حوزه‌های کاربرد کلیدی

  • 🛢️ صنایع نفت، گاز و پتروشیمی: پمپ‌های فرآیندی، انتقال نفت خام، تزریق مواد شیمیایی، پمپ‌های تغذیه بویلر و پمپ‌های بارگیری.
  • ⚡ نیروگاه‌های حرارتی و سیکل ترکیبی: پمپ‌های تغذیه بویلر (BFP)، پمپ‌های سیرکولاسیون، پمپ‌های خنک‌کننده و پمپ‌های میعانات (Condensate).
  • 💧 صنایع آب و فاضلاب: ایستگاه‌های پمپاژ آب خام، تصفیه‌خانه‌ها، پمپ‌های لجن، پمپ‌های دوزینگ کلر و پلی‌الکترولیت.
  • 🏭 صنایع شیمیایی و دارویی: انتقال اسیدها و بازها، راکتورها، سیستم‌های CIP/SIP و پمپ‌های استریل.
  • ⛏️ صنایع معدنی و فولاد: پمپ‌های لجن‌کش (Slurry)، پمپ‌های دوغاب، پمپ‌های باطله و پمپ‌های زهکشی معادن.
  • 🌾 کشاورزی و آبیاری: پمپ‌های چاه عمیق، پمپ‌های آبیاری تحت فشار، پمپ‌های انتقال آب از رودخانه و سد.
  • 🏗️ صنایع ساختمان و تأسیسات: بوستر پمپ‌های آبرسانی، پمپ‌های سیرکولاسیون گرمایش، پمپ‌های آتش‌نشانی و پمپ‌های استخر.
  • 🚢 صنایع دریایی و کشتی‌سازی: پمپ‌های بالانس، پمپ‌های آب دریا، پمپ‌های سوخت و پمپ‌های بیلج (Bilge).
  • 🍔 صنایع غذایی و نوشیدنی: پمپ‌های بهداشتی (Sanitary)، پمپ‌های لوب، پمپ‌های دیافراگمی و پمپ‌های CIP.

۹. مزایای تأمین از طریق شرکت بازرگانی متخصص

  • تأمین برندهای معتبر جهانی: دسترسی به محصولات اصلی از برندهای پیشرو مانند Grundfos, KSB, Sulzer, Flowserve, WILO, Ebara, ITT Goulds, Sundyne, Verder, Wilden, Allweiler با تضمین اصالت و گارانتی.
  • مشاوره فنی و انتخاب بهینه: کمک در محاسبات هیدرولیکی، رسم منحنی سیستم و انتخاب پمپ در نقطه BEP برای بهینه‌سازی مصرف انرژی و جلوگیری از مشکلات کاویتاسیون و ارتعاش.
  • تأمین پکیج‌های کامل (Skid-Mounted): ارائه پمپ به همراه الکتروموتور، کوپلینگ، بیس‌پلیت، گارد، شیرآلات، ابزار دقیق و تابلو برق به صورت یکپارچه و آماده نصب.
  • خدمات پس از فروش و قطعات یدکی: تأمین سریع پروانه، آب‌بند مکانیکی، بیرینگ، شفت و لاینر برای کاهش زمان توقف (Downtime) خطوط تولید.
  • قیمت رقابتی و تحویل به‌موقع: مدیریت زنجیره تأمین و لجستیک برای ارسال ایمن و سریع پمپ‌ها به سراسر کشور.
  • پشتیبانی از پروژه‌های EPC: توانایی تأمین لیست کامل پمپ‌های پروژه (Pump List) مطابق با مشخصات مهندسی و استانداردهای کارفرما.
